[BRICO] Soporte giratorio para pantalla Model 3 Highland

Buenos días. Ayer por la tarde puse el soporte giratorio en mi Model 3 Highland y os quería enseñar un poco el proceso. No lo he podido hacer mejor porque estoy recién operado de una rodilla y no podía estar mucho tiempo en la misma posición y tenía que hacerlo rápido.

Lo primero que quiero decir es que es fácil pero no se puede cometer errores. Hay que manipular la pantalla y si no se tiene extremo cuidado se puede romper, también hay que tener cuidado con los conectores.

Lo que he hecho es reversible. No se corta cableado, no se hacen cortes o modificaciones y se podría dejar todo como antes en 15-20 minutos.

El soporte lo venden en muchos sitios, yo lo compré en aliexpress: https://s.click.aliexpress.com/e/_c3IN4sxV y el precio unos 38 € con el envío. Ahora está más barato. Lo hay para Model 3 y Model Y.

Consejos que os puedo dar:
- El kit trae todo lo necesario para la instalación, incluyendo la herramienta. El destornillador parece de juguete y la llave fija es un poco pequeña. Si podéis usar un buen destornillador mejor, igual para la llave fija. Si no lo tenéis se puede usar lo que lleva el kit.
- Cuando la pantalla poye con la consola colocar trapos, una toalla doblada para protegerla y que no se raye.
- Los conectores de la pantalla se quitan fácil, pero necesitáis una punta algo fino para apretar el seguro y poder sacar el conector. Si tenéis algo de plástico duro mejor a fin se asegurar que si se cae no haga corto por detrás de la pantalla.
- Después de desmontar la pantalla y sin poner nada, coger el nuevo soporte giratorio y pasarle los tornillos. La rosca es muy justa y después es muy difícil colocarlos. Yo tuve que desmontar todo de nuevo y hacer esto que os digo.

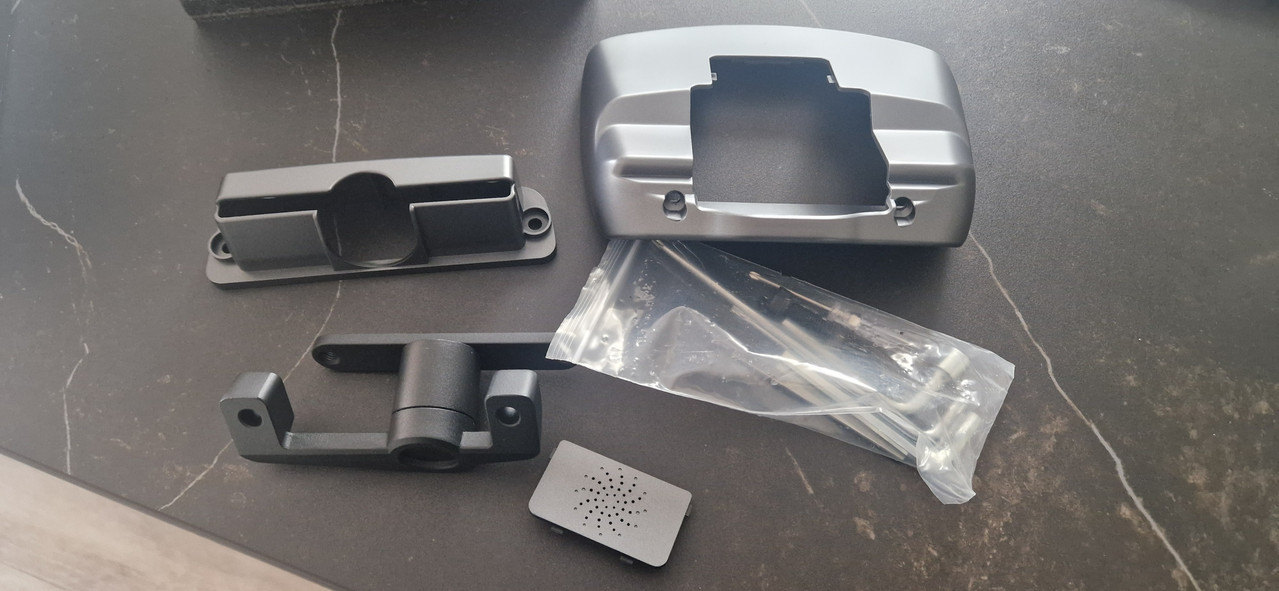

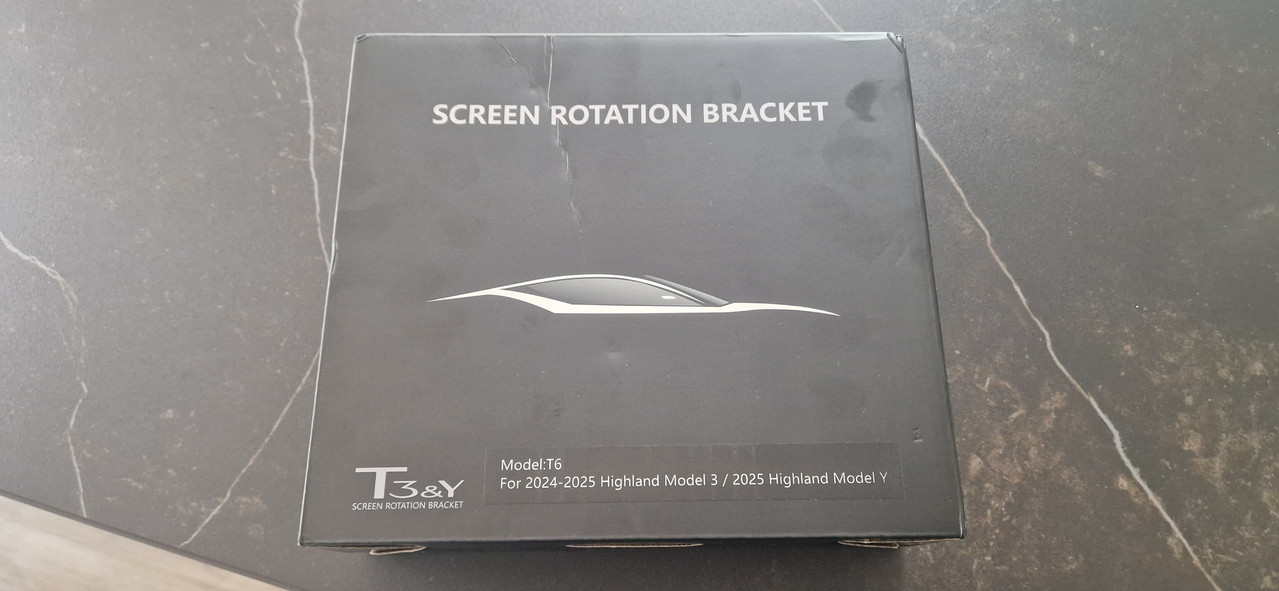

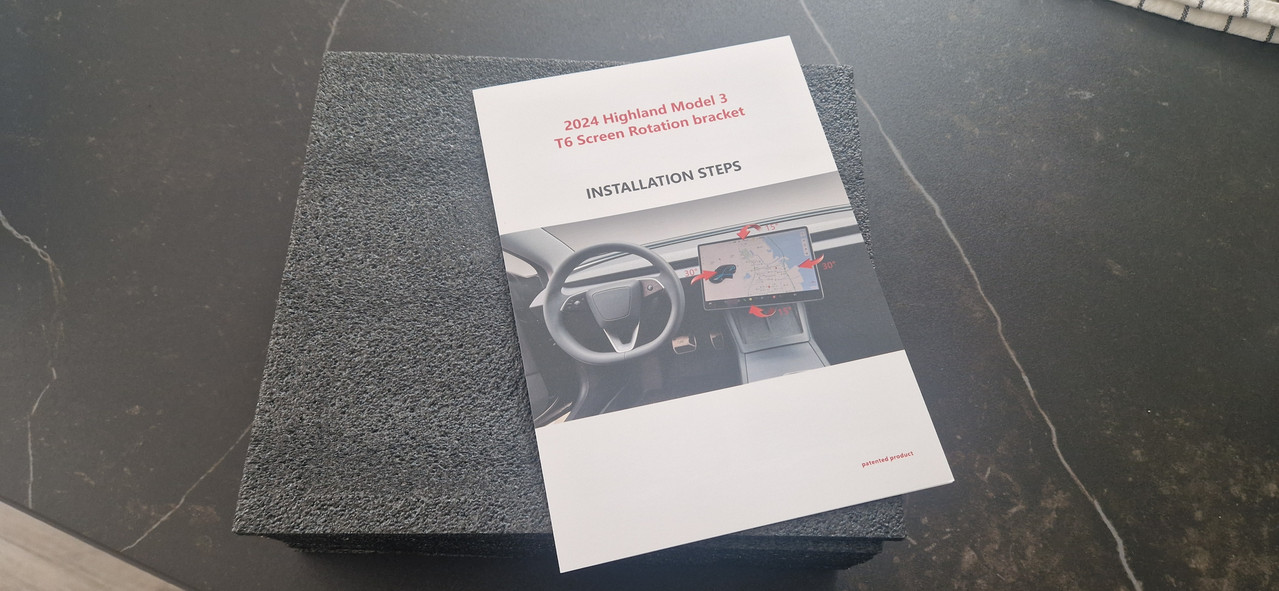

Esto es lo que recibí:

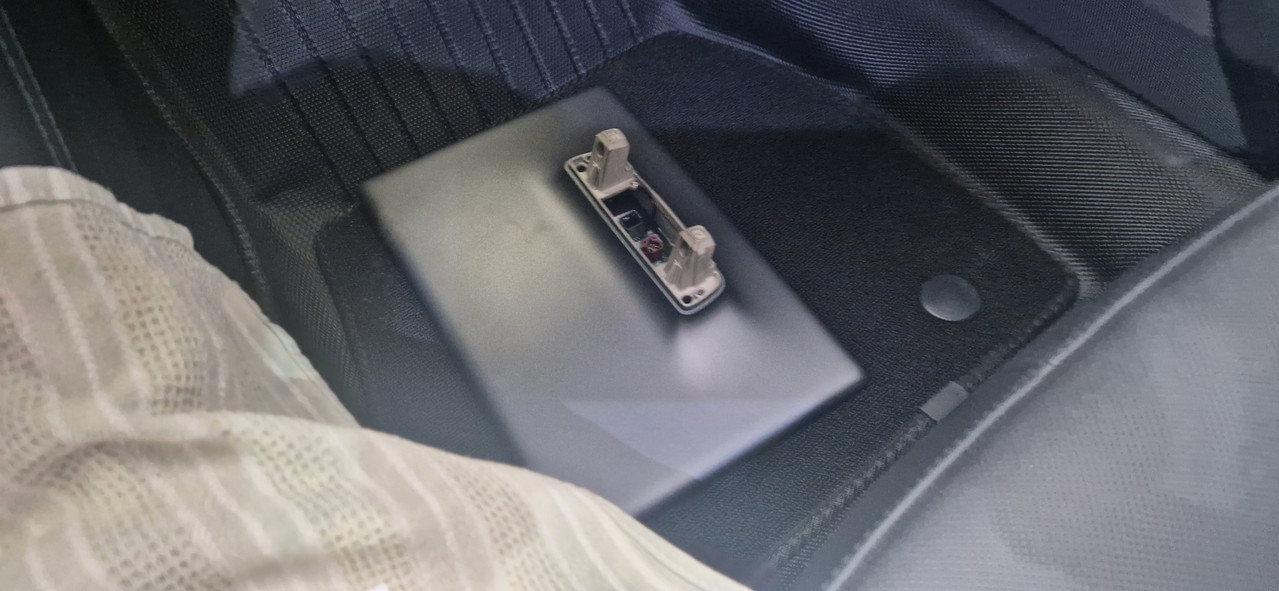

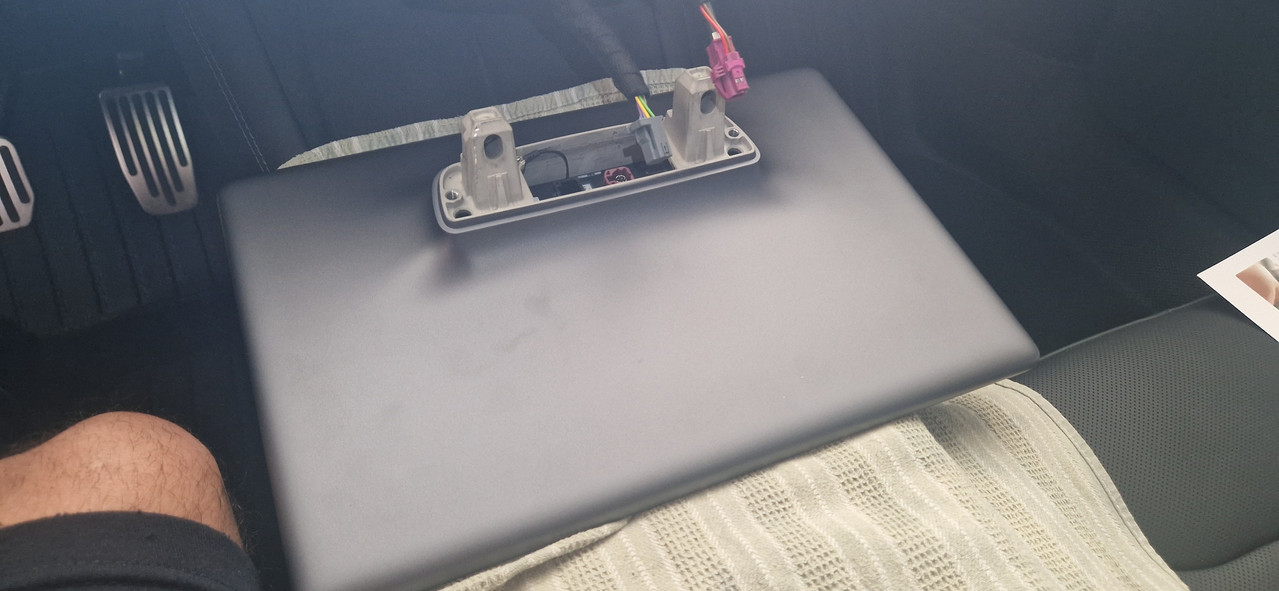

Lo primero es apagar el coche desde el menú de seguridad. La pantalla por debajo tiene una pequeña tapa que es donde está el termómetro interior. Se saca esa tapa y hay dos tornillos de cabeza hexagonal. Se quitan esos tornillos y ya la pantalla sale hacía fuera, casi sin hacer fuerza. Los tornillos están apretados. Tumbamos la pantalla y soltamos los conectores. Yo quité primero el de corriente (Conector negro) y después datos.

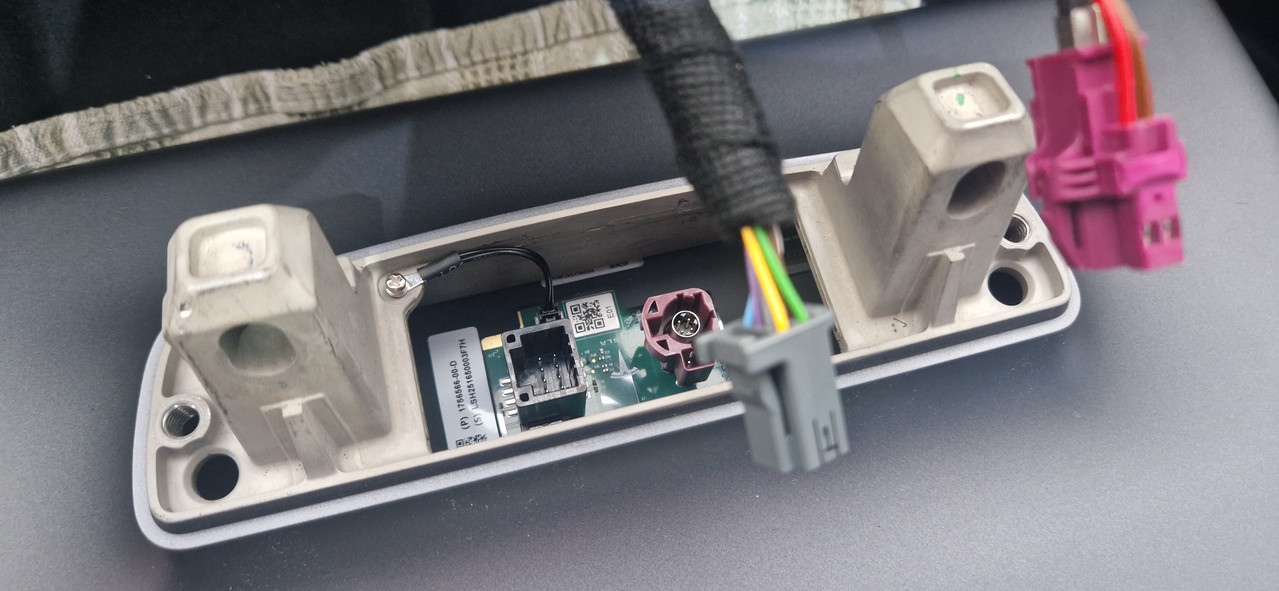

Depende del coche tendrá uno o dos conectores. En mi Model 3 Highland no había la pieza blanca para sujetar mejor el conector morado. A la izquierda de los conectores están los seguros que hay que apretar para que salga hacía arriba los cables.


La pantalla a un lugar seguro lejos de herramientas y cosas que puedan golpearla:

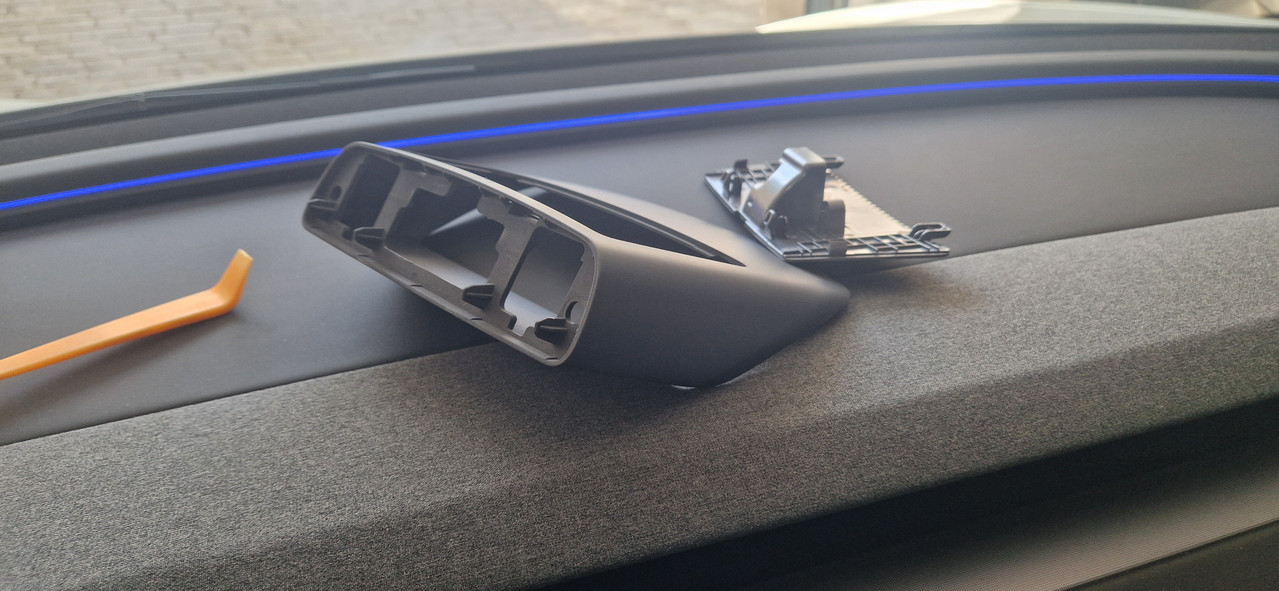

Estas piezas son de la pantalla original, su base y la tapa del termómetro. Vamos a poner 3 piezas nuevas de plástico y las 3 que quitamos las guardamos para dejar el coche de serie cuando queramos:

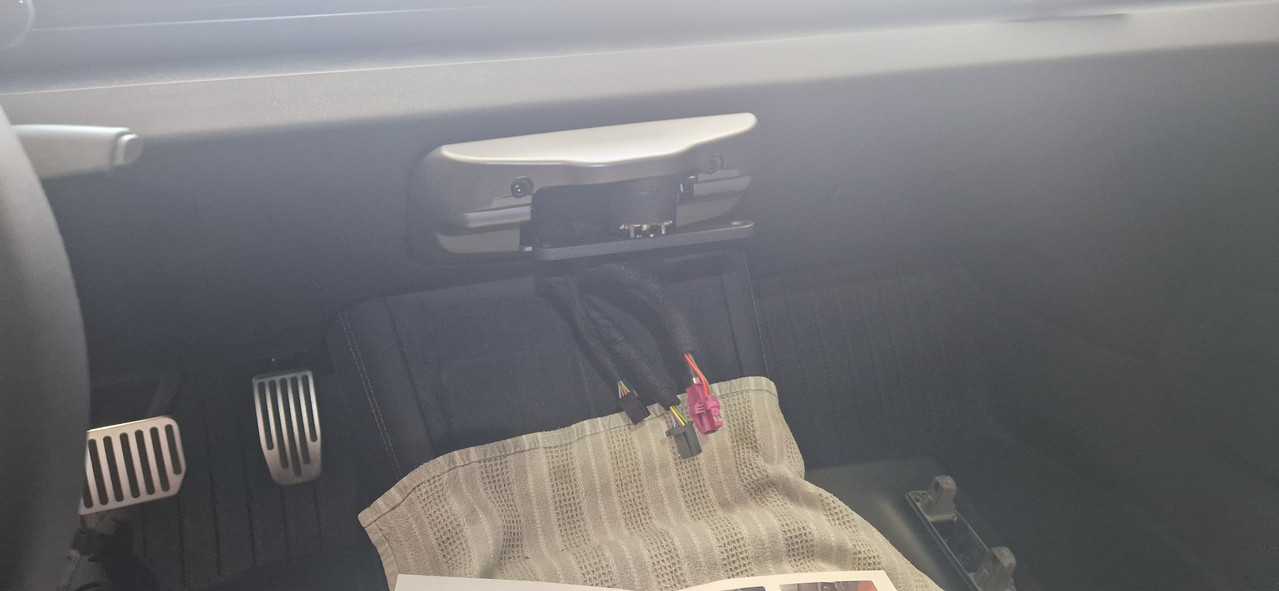

Colocamos el soporte metálico y su tapa, al nuevo embellecedor de plástico le ponemos los 2 tornillos:


Un poco más cerca:


Desde este punto, colocamos la pantalla tal que así, pasamos la tapa y colocamos los cables, atornillamos la tapa:


Y la deslizamos en el soporte con cuidado, sin apretar. En este punto no tenemos que tocarla mucho:

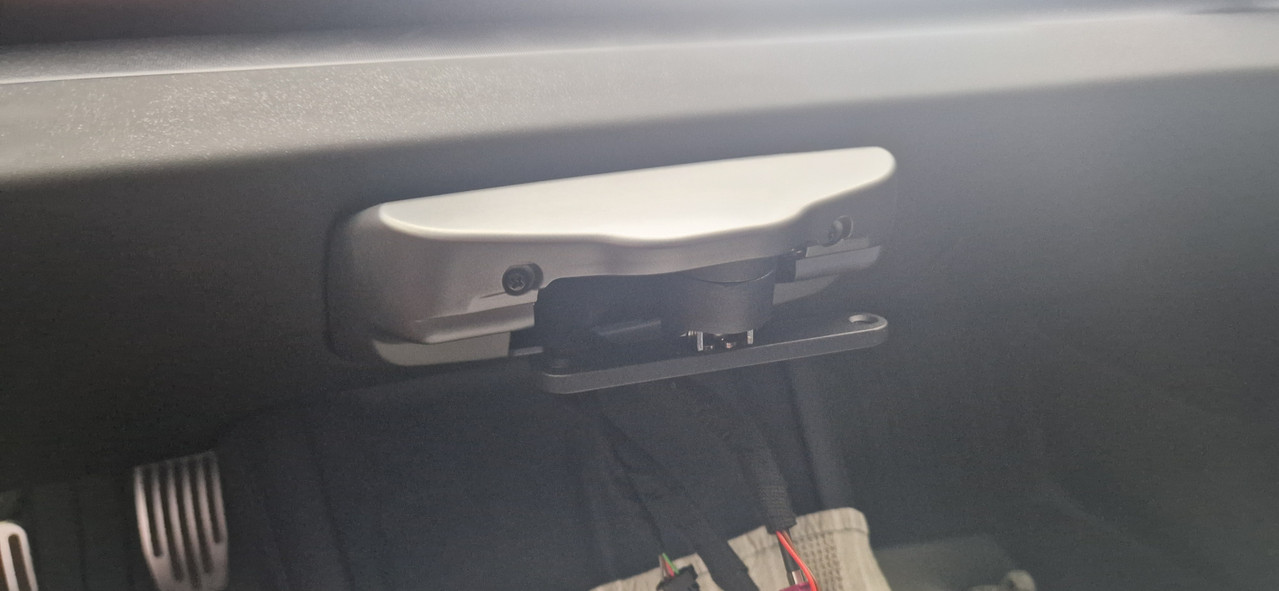

Por debajo se vuelven a colocar los 2 tornillos y se aprietan bien fuertes:


Después de esto sólo queda mover el termómetro a la nueva tapa (2 tornillos), colocarle su conector y montar el conjunto en el nuevo hueco.

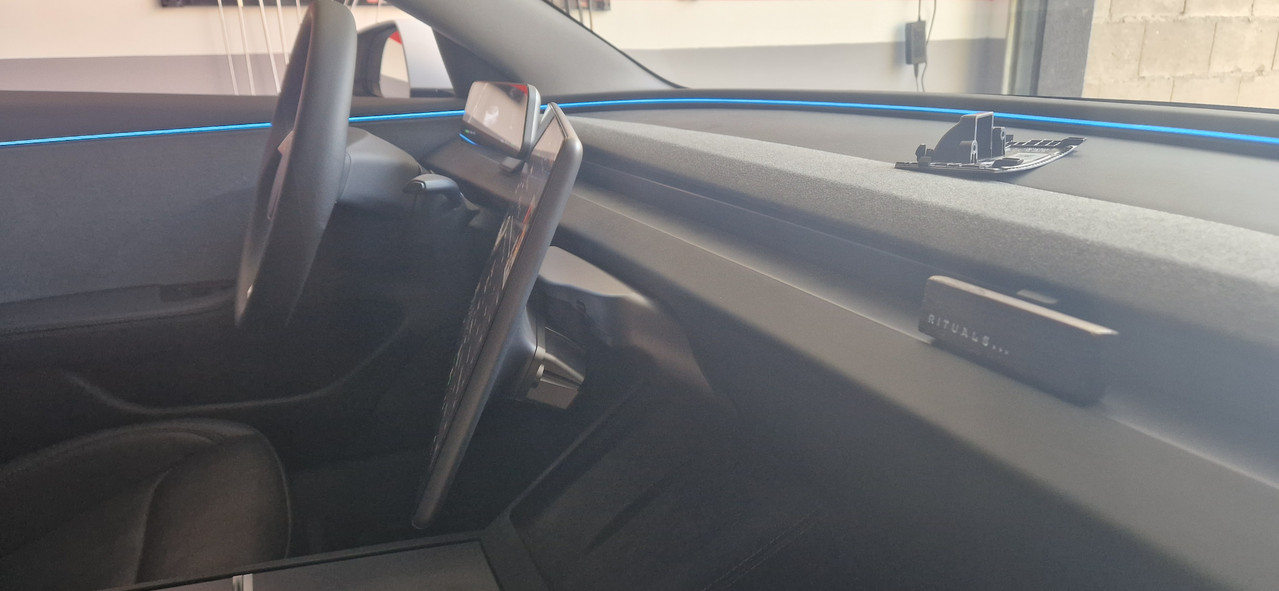

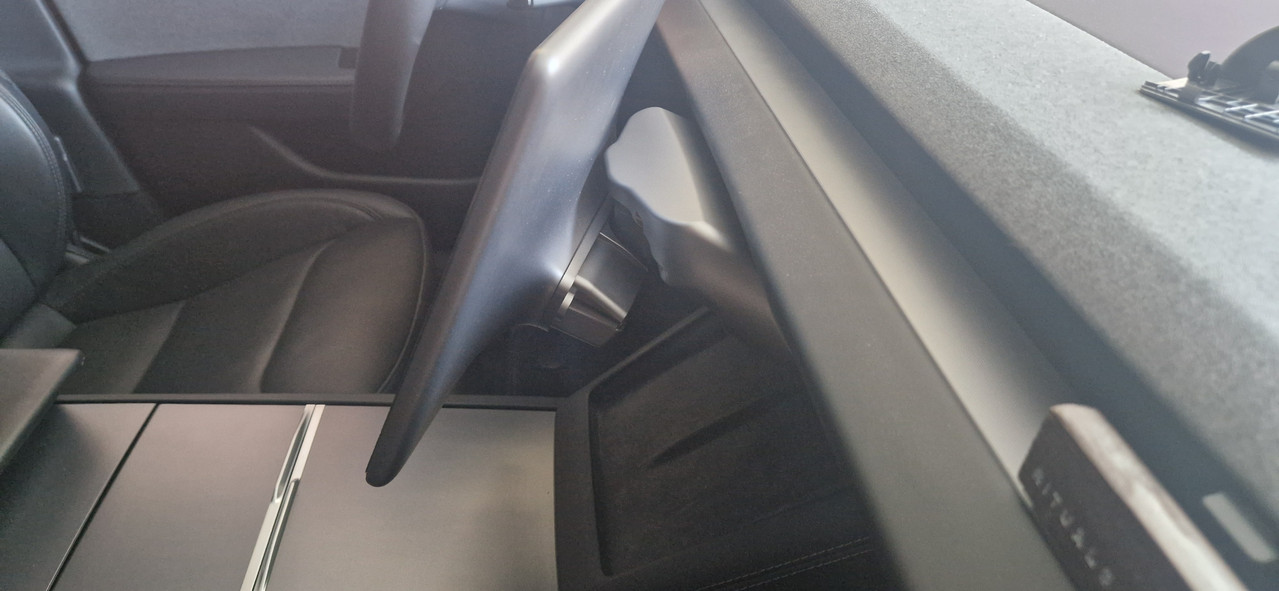

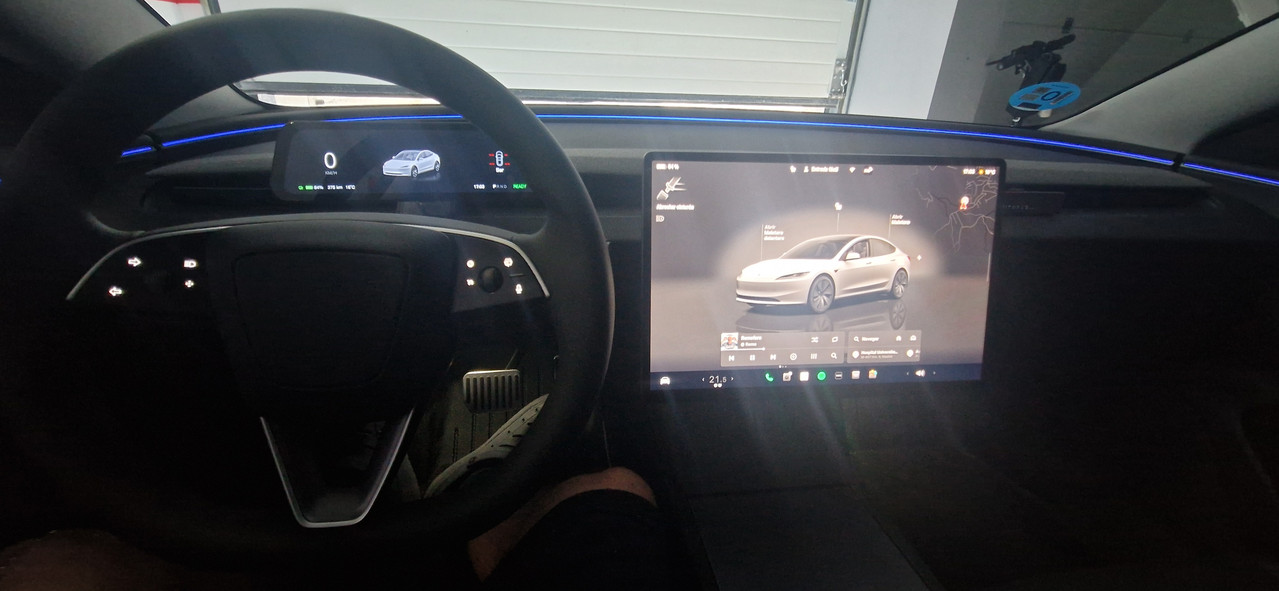

Os enseño unas imágenes de las diferentes posiciones de la pantalla. Girada hacía el conductor:

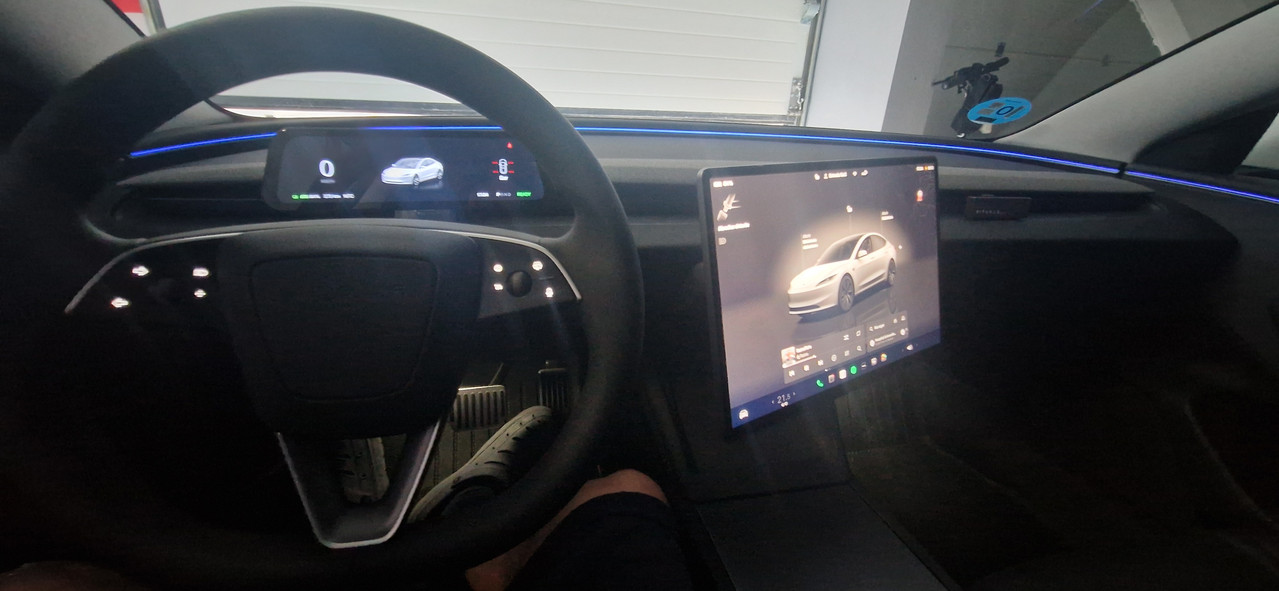

En el centro:


Orientada hacía el acompañante:


Hacía arriba:


Y orientaba hacía abajo:



Estos vídeos no son míos pero os pueden ayudar mucho:

Muchas gracias MalastiC. Queda de lujo.

Ahora la pregunta es ¿Estás contento? ¿Ves la mejora interesante?

Me uno a Superman. Primero darte las gracias por compartir el brico con todos y segundo preguntarte si crees que merece la pena y que tal al conducir.

Gracias.

Cita de: Superman en 20 Marzo 2026, 10:19 hMuchas gracias MalastiC. Queda de lujo.

Ahora la pregunta es ¿Estás contento? ¿Ves la mejora interesante?

Cita de: Admin en 20 Marzo 2026, 11:11 hMe uno a Superman. Primero darte las gracias por compartir el brico con todos y segundo preguntarte si crees que merece la pena y que tal al conducir.

Gracias.

Todavía no he podido probarlo mientras conduzco, no puedo por mi rodilla. Sentado y mirando la pantalla yo si pienso que es una mejora interesante. El poder ajustar la pantalla y orientarla me parece una buena mejora.

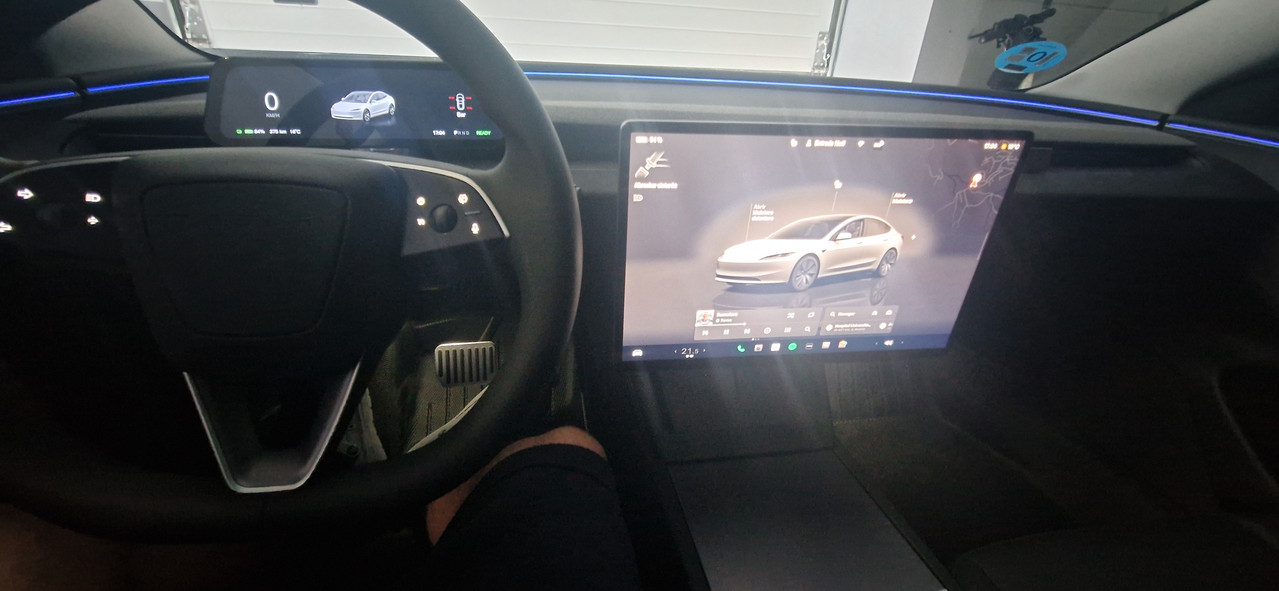

Muchas gracias por el brico @MalastiC . La verdad es que queda muy integrado y desde el puesto de conducción esta claro que se ve mucho mejor. No es lo mismo ver la pantalla un poco de lado que tenerla más orientada a lo ojos. En esta foto se ve claramente.

Me encanta como queda la pantalla orientada + la otra pantalla del volante. Gran trabajo.

Hola chicos. Me encanta como queda puesto. Es algo que me gustaría poner en el coche pero tendría que buscar a alguien que lo hiciese, queda bien chulo.

Esta noche se lo voy a enseñar a mi pareja a ver que dice.

Buenas tardes a todos. No había entrado a esto de los bricos y menudo descubrimiento. Me ha gustado mucho esto del soporte, me hago una idea de ir conduciendo y con la pantalla como mirándote y me gusta la idea.

En mi caso si me decido buscaré quien me lo instale, también me ha gustado mucho el brico del PPF en los faros. Si yo hiciese estos dos bricos acabo con la pantalla rota y teniendo que comprar, por lo menos, 1 faro nuevo.

Hola a todos. Hoy he podido conducir y he probado bien el soporte. Confirmo que mejora mucho la experiencia y la visión de la pantalla.  La pantalla queda bien apretada, pero con una mano puede pasar de tenerla centrada a orientarla hacía el conductor de manera fácil.
